H形鋼開先加工機
HQBシリーズ

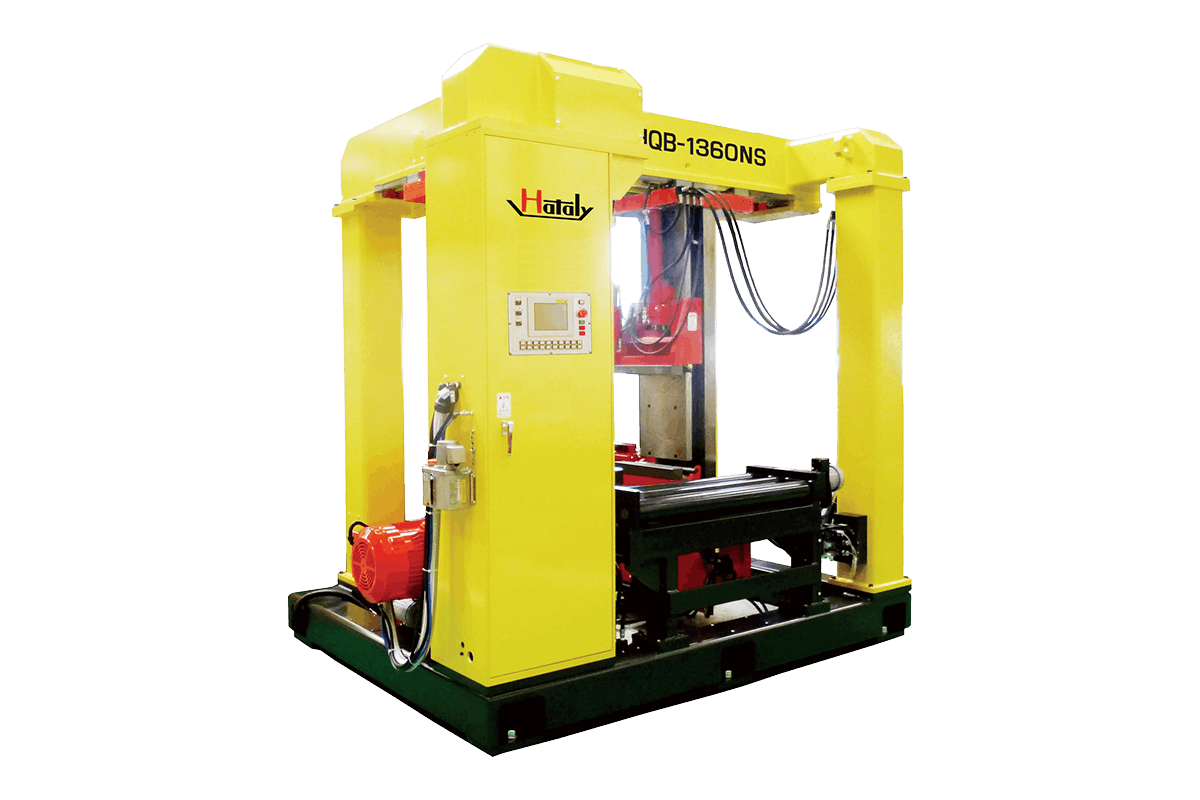

HQB-1360NW
製品に関するお問い合わせ
機械主仕様
| 型式 | HQB-1360NW【貫通型ダブル】 | |
|---|---|---|

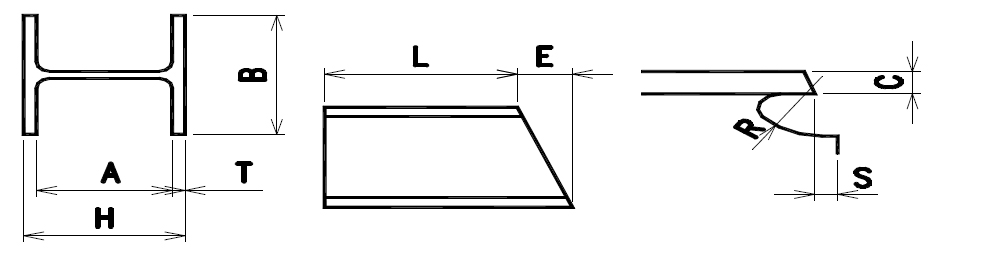

| 項目 | 寸法 | 単位 |
|---|---|---|
| H | 200～1300※1 | mm |
| B | 100～600 | mm |
| T | 6～60 | mm |
| A | 168～1288 | mm |
| E | -30～300 | mm |
| R | R35×R10 | mm |
| C | Max60 | mm |
| L | Min400（加工後） | mm |
| S | 全行程最大追込量Max50※2 （多重切削機能有効時250） | mm |
| 機械据付面積 | L1900 × D2600 | mm |
| 機械高さ | H2609 | mm |
| 機械概算重量 | 8500 | kg |
- H形鋼のフランジ厚さにより加工可、不可が決定されます。（H200の場合T≦12mmで加工可能）
- 諸条件により複数回の切削になる場合があります。
