H形鋼 開先加工機(ノンスカラップ対応型)
HT-Series
特徴
- ノンスカラップ加工対応のエコノミーマシン
- このクラス最大のフランジ板厚に対応
- 追込、スカラップ、開先加工を同時加工
- 簡単、手頃で省スペース
- 大型切粉カバーの採用で切粉飛散が無く安全作業

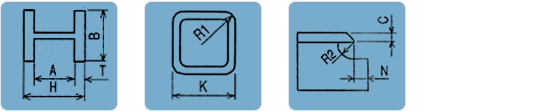

型式 | HT-32NS | |
---|---|---|
加工基準 | フランジ内面基準 | |
適用寸法(mm) | H | 150~無制限 |
B | 100~400 | |
K | 100~550 | |
R1 | 110以下 | |
T | 6~32 | |
加工能力(mm) | C | Max 26(32) |
R2 | R35×R10 | |
N | Max 40 *1 | |
機械寸法(mm) | 1,892×1,250×1,000(1,505) | |
機械重量(kg) | 1,200 |
*1 Max寸法の切削は諸条件により複数回の切削になる場合があります。
型式 | HT-32NS | |
---|---|---|
加工基準 | フランジ内面基準 | |
適用寸法(mm) | H | 150~無制限 |
B | 100~400 | |
K | 100~550 | |
R1 | 110以下 | |
T | 6~32 | |
加工能力(mm) | C | Max 26(32) |
R2 | R35×R10 | |
N | Max 40 *1 | |
機械寸法(mm) | 1,892×1,250×1,000(1,505) | |
機械重量(kg) | 1,200 |
*1 Max寸法の切削は諸条件により複数回の切削になる場合があります。
動画
機械外形寸法図
※製品の仕様は予告なく変更になる場合がございます。ご了承下さい。
